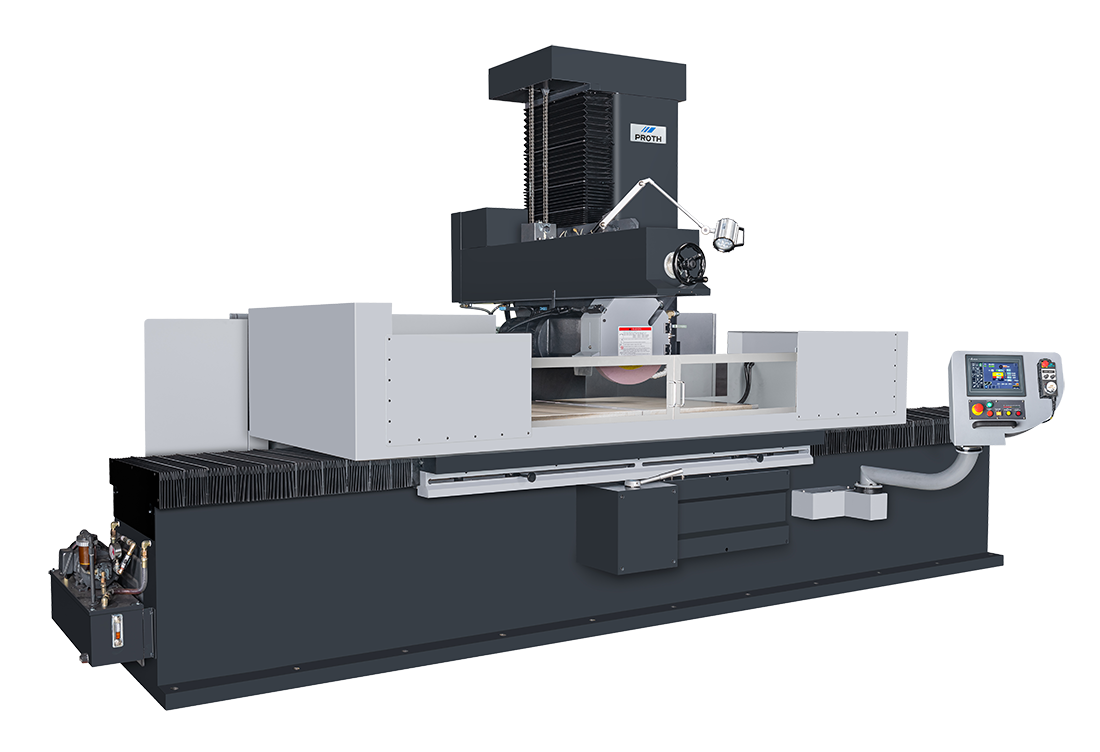

PSGO-60150AHR / PSGO-75150AHR / PSGO-75220AHR / PSGO-75300AHR
- 首頁
- 產品
- 伸臂式平面磨床PSGO系列
- PSGO-60150AHR / PSGO-75150AHR / PSGO-75220AHR / PSGO-75300AHR
- 描述
- 規格
- 選配
| 左右滑道 | 前後滑道 | 左右進給 | 前後進給 | 上下進給 | 上下自動進給 |
|---|---|---|---|---|---|
| 雙V滑道 | 方形+鴿尾 | 油壓驅動 | 自動操作 | 快速進給 | 選擇配備 |
- 工作台左右滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。
- 工作台左右滑道長度遠長於台面之長度(一般均為等長)而與工作台長度相等，如此工作台於高速運動中不會發生扭曲變形而失去精度。
| 規格/ 型號 | PSGO | |||||
|---|---|---|---|---|---|---|
| 60150AHR | 75150AHR | 75220AHR | 75300AHR | |||
| 加工能力 | 最大行程(寬x長) | mm | 660x1650 | 810x1650 | 810x2350 | 810x3150 |
| 工作台面至主軸中心距離 | mm | 700(950) | ||||
| 研磨面積 | mm | 600x1500 | 750x1500 | 750x2200 | 750x3000 | |
| 左右進給 | 工作台左右速度(60Hz) | m/min | 1-25 | |||
| 前後進給 | 進給量(近似值) | mm/feed | 0.1-15 | |||
| 速度(近似值)(50/60Hz) | mm/min | 2000(50Hz),2400(60Hz) | ||||
| 手輪一轉 | mm | 5 | ||||
| 手輪一刻度 | mm | 0.02 | ||||
| 上下進給 | 速度(近似值)(選擇配備)(50Hz) | mm/min | 200 | |||
| 手輪一轉 | mm | 0.25 | ||||
| 手輪一刻度 | mm | 0.0025 | ||||
| 砂輪 | 尺寸(外徑x寬x内徑) | mm | 355x50x127 | |||
| 轉速(50/60Hz) | r.p.m. | 1500/1800 | ||||
| 馬達 | 主軸馬力 | 7.5(11)kW/10(15)HP | ||||
| 油箱馬力 | 5.6kW/7.5HP | |||||
| 重量 | 淨重 | kg | 9350 | 11000 | 12500 | 14400 |
| 毛重 | kg | 10800 | 12300 | 14000 | 16000 | |
| 機械尺寸 | 長x寬x高 | m | 5.1x2.5x2.6 | 6.6x2.5x2.6 | 8.4x2.5x2.6 | |
備註說明:
- 本公司隨時進行研究改進，因此將隨時更改機械之設計規格尺寸及結構，本規格僅供參考。
- 機械因選購配件的不同，其外觀將與內頁圖片稍有差異。
- ( )為特殊規格，其他特殊規格可另議。
- 展圖含選擇配件。
法蘭
角度成型器
手動式平行整輪 (除PSGO系列以外)
上下/前後微調裝置
濕式冷卻裝置
水準器式平衡台
電固/永固磁鐵夾定器
過濾紙式附/不附磁鐵冷卻裝置
濕式附磁鐵冷卻裝置
可傾式電固/永固磁鐵夾定器
手動式平行整輪 (適用於PSGO系列)
乾濕兩用吸塵器(PSGC)
兩軸自動平行整輪： 前後一般馬達 + 上下走進馬達
1.視窗型前防濺檔板 2.後防濺檔板
冷凍機
油霧回收機
